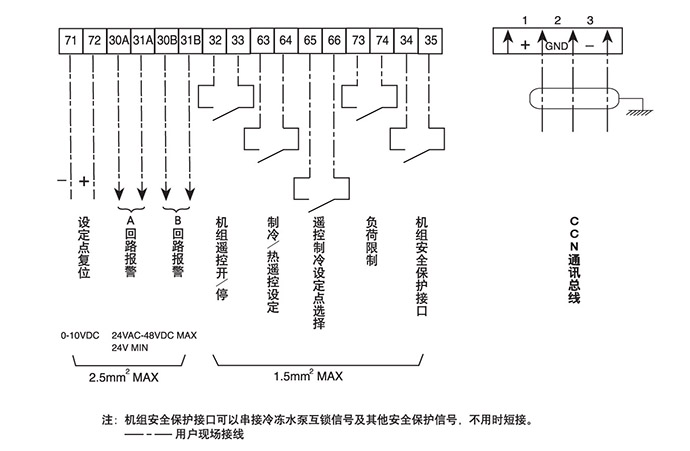

現場接線圖:
機組特點:

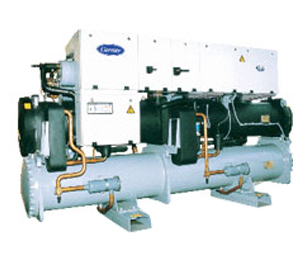

開利30HXY/HXC螺桿冷水機組,以其無氟(對臭氧層完全無消耗)、高效(消耗更少的電力為減輕大氣溫室效應做出貢獻)、以及可靠性高、易于維護、低運行成本等特點集于一身,是賓館、飯店、辦公室、學校、醫院、工礦企業等眾多場合中央空調系統的首選。

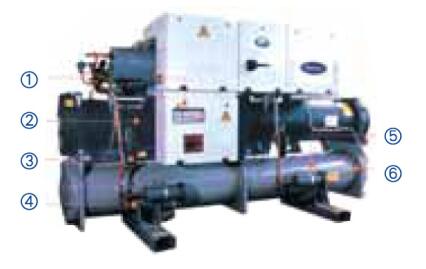

機組結構特點:
①PRO-DIALOG控制系統功能強大,顯示直觀,操作簡便
②滿液式蒸發器使用內外強化傳熱管,傳熱效率高
③電子膨脹閥控制靈敏
④帶有制冷劑截止閥,方便維修
⑤開利的外置式二級分離油分離器置于冷凝器內,分離效率高
⑥蒸發器、冷凝器出廠均帶配對接管及卡箍,方便安裝

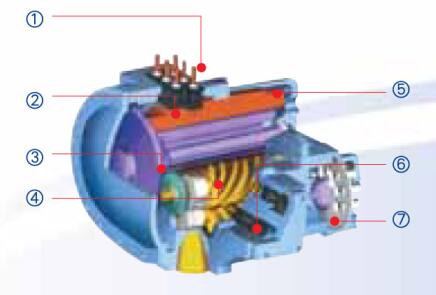

壓縮機特點
①可現場維修的、專門針對HFC-134a設計的雙螺桿壓縮機
②半封閉電機與壓縮機并列布置,通過齒輪增速,結構緊湊、體積小巧
③采用航空齒輪AGMA12(美國齒輪制造商協會較高等級),運轉寧靜、堅固耐用
④全新概念轉子齒型采用計算機優化設計,主要部件加工精度達到微米級,壓縮機效率高,泄漏量極小
⑤制冷劑冷卻電機,電機運轉溫度低,工作可靠
⑥柱塞式卸載裝置,結構簡單可靠,無內部損失
⑦獨特設計內置消音裝置,有效降低排氣氣流脈動
安裝簡單方便
●機組結構緊湊,占地面積小,節省機房空間
●機組寬度僅1015mm,輕松通過標準門框
●整機出廠,機內已充足冷媒HFC-134a
●安裝時只需連接蒸發器及冷凝器水管和電源
運行維護費用低
●機組由多臺壓縮機組合運行,制冷量調節范圍寬,部分負荷效率高
●機組雙回路設計,可靠性高,維護費用低

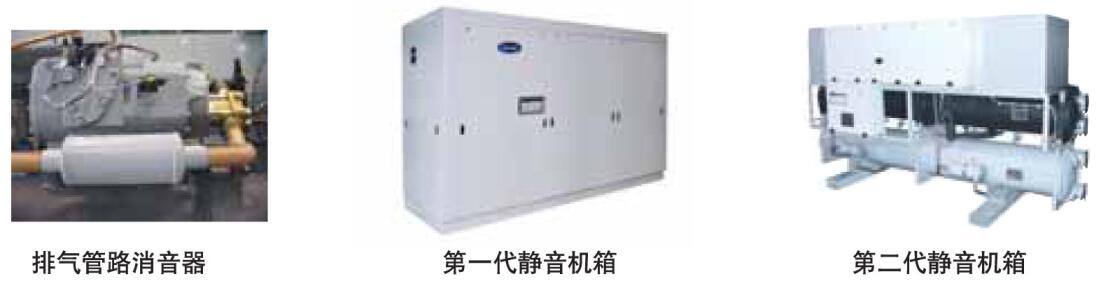

低噪聲(三級消聲)
●內置消音裝置:對排氣氣流進行合理導流,有效降低高壓排氣氣流脈動引起的噪聲
●排氣管路消音器:把一部分聲能轉化為熱能,降低機組噪聲
●靜音機箱:對機組再增加一道隔聲屏障,顯著減少機組噪聲向機房內的傳遞(參見下圖)

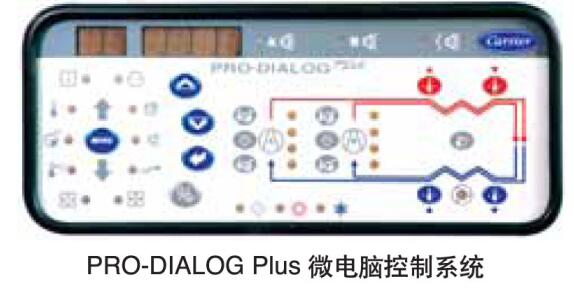

微電腦控制系統,用戶界面友善,清洗的流程圖顯示,方便指導操作。強大的診斷,安全保護,控制及通訊功能。采用PID控制,保持蒸發器出水溫度恒定,有效保持機組運行及穩定性和經濟性。
人機界面友善
●彩色用戶面板,提供所有運行及控制參數的LED數碼顯示,直觀簡捷。
●機組流程圖在用戶面板上清晰顯示,提供對吸/排氣壓力及溫度、壓縮機運行小時數等機組主要運行參數的快速訪問。
●通過菜單式操作提供對所有運行及控制參數的快速獲取及修改。
控制功能先進
●提供本地、遙控及CCN網絡三種方式控制機組的啟停。
●先進的EXV電子膨脹閥,由1500分級步進電機驅動,與螺桿式壓縮機及滿液式蒸發器相匹配,保證機組在滿負荷與部分負荷下均穩定、高效運行。
●自動控制各制冷回路、以及各回路中的各臺壓縮機的啟停及上下載順序以均衡各回路及壓縮機的運行時間。
●可實現機組與冷水及冷卻水泵間的聯鎖控制,確保機組高效安全運行。
●提供“需求限制”功能,通過功耗控制以限制機組的制冷量。該功能用于多機系統的能量管理,通過對各單臺機組的不同冷量限制實現整個機組系統運行效率的合適化。
●控制機組啟動時蒸發器出水溫度降低速率在可調范圍內(0.1~1.1/分鐘)。有效避免過高冷水出水溫降速效導致的能量浪費,提高機組運行能效比,延長機組壽命。
●提供“節能復位”功能,該功能根據室外氣溫或回水溫度變化趨勢(用戶提供溫度訊號)對冷水出水溫度設定點產生一個(冷量)負修正,以避免不必要的能量浪費,并能快速匹配外界負荷減少的波動趨勢,從而提高機組的運行效率。
診斷功能強
●啟動前通過快速模擬檢測確認機組的各個開關、傳感器、電壓和壓縮機是否正常。
●運行中通過人機界面顯示各種設置點及實際運行參數,監視機組運行,必要時報警,
●機組可以提供140余種顯示和報警信息,根據報警信息,再采取相應的方法,即可解除機組故障。
安全保護功能完備
冷水出水溫度過低、油壓低、制冷劑壓力高、漏電流、電機過載、電壓過高及過低、缺相保護等。
機組群控功能先進
每臺機組可以提供RS485標準串行通訊接口,能夠通過開利舒適網絡CCN(需另購)實現多臺機組的群控;或通過開利提供的通訊協議轉換模塊(需另購),實現與其他樓宇控制系統的聯接,標準協議包括BACnet/Modbus/Lonwork。

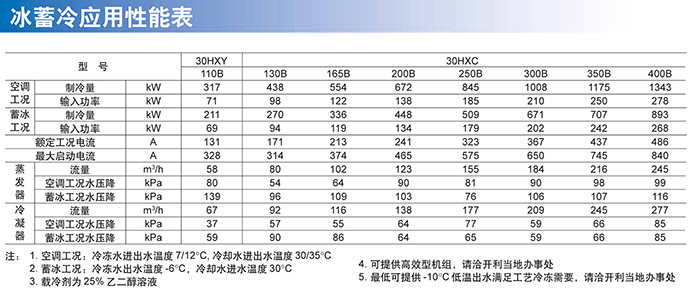

產品參數:
