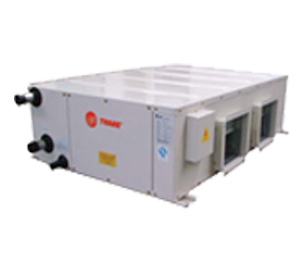

水平吊頂式空氣處理機組
LWHA020 LWHA030 LWHA040 LWHA050 LWHA060 LWHA080 LWHA100 LWHA120 LWHA150，高度低，重量輕，所需空間小，易于操作。鍍鋅鋼板或不銹鋼板凝結水盤。 可快速拆卸的檢修面板，維修工作方便，快捷，為更換過濾器或調整皮帶輪帶來更大的方便。
◆ 箱體
- 箱體結實，高度低，重量輕，所需空間小，檢修容易，易于操作。
- 可選項豐富，限度的滿足客戶的需求。
- 堅硬的外殼帶有15mm厚的PE保溫海綿，以確保機組的可靠運行和防止套管凝結。
◆ 過濾器
◇ 機組的過濾器采用1"和4"可洗式平板過濾器。機組兩側邊都可以方便拆卸取出過濾器，使得對機組以及過濾器的保養和維修更方便。
◆ 盤管
◇ 機組標準配置帶親水膜盤管，使得盤管具有較好的傳熱性能，更長的使用壽命和防止飛水現象。所有的盤管在工廠均經過2.5Mpa（363psl）的壓力進行強度和泄露試驗，其性能符合ARI410標準。
◆ 風機
- 風機為雙寬距離，雙側進風的離心式前傾風機。
- 采用皮帶傳動，風機及電機的軸承為永久潤滑型軸承。
- 風機用過AMACA認證。
水平吊頂式空氣處理機組LWHA參數說明
|
型號
|
|
LWHA020
|
LWHA030
|
LWHA040
|
LWHA050
|
LWHA060
|
LWHA080
|
LWHA100
|
LWHA120
|
LWHA150
|
|
|
名義風量
|
m3/h
|
2000
|
3000
|
4000
|
5000
|
6000
|
8000
|
10000
|
12000
|
15000
|
|
|
盤管面積
|
m3
|
0.28
|
0.41
|
0.51
|
0.67
|
0.67
|
0.94
|
1.1
|
1.29
|
1.55
|
|
|
冷量
|
4排標準工況
|
kW
|
11.47
|
17.16
|
23.37
|
28.18
|
34.37
|
46.38
|
59.7
|
71.36
|
90.71
|
|
6排標準工況
|
kW
|
13.36
|
22.01
|
28.28
|
35.81
|
43.86
|
59.97
|
75.09
|
89.82
|
113.07
|
|
|
4排全新風工況
|
kW
|
28.26
|
42.37
|
56.02
|
67.95
|
81.67
|
112.21
|
142.06
|
169.83
|
203.94
|
|
|
6排全新風工況
|
kW
|
32.86
|
51
|
66.81
|
84.66
|
101.93
|
137.74
|
171.09
|
204.72
|
259.44
|
|
|
長
|
mm
|
1510/990
|
1620/1100
|
1830/1380
|
|||||||
|
寬
|
mm
|
1000
|
1400
|
1670
|
1670
|
1910
|
1910
|
2200
|
2200
|
2600
|
|
|
高
|
mm
|
400
|
400
|
400
|
510
|
510
|
630
|
630
|
725
|
725
|
|
備注：1.標準工況：進風溫度27°C/19.5°C(DB/WB)，進出水溫度7°C/12°C。
2.全新風工況：進風溫度35°C/28.5°C(DB/WB)，進出水溫度7°C/12°C。
3.每個機型有多種冷量和風量可供選擇。
4.外形尺寸中長度分別為A型/B型的數據。
